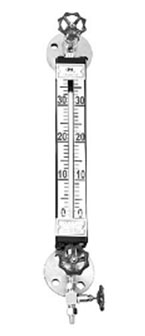

彩色石英玻璃液位計

點擊下載

產品介紹：

　　UGS系列彩色石英玻璃液位計是成豐儀表采用高純度石英管生產制造的現場顯示液位計。該儀表顯示清晰，密封性能好，耐高溫、高壓、防粘稠，使用壽命長，沖洗、維護方便，廣泛用于是有、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示。
UGS-A標準型：適用于透明或半透明介質。儀表顯示無盲區。
UGS-B/E普通型：適用于透明或半透明介質。但儀表顯示有盲區。
UGS-C防腐型：適用于鹽酸等酸性、堿性液體和有機溶劑，但不適用于濃縮硝酸、鉻酸混合物、含氯溶劑、脂肪族、芳香烴等介質的測量。
UGS-D防腐型：適用于腐蝕性介質且工作溫度又較高的場合的液位測量，由于采用不銹鋼內襯聚四氟乙烯三通和直管組合，可靠性高。但缺點是上下有測量盲區。

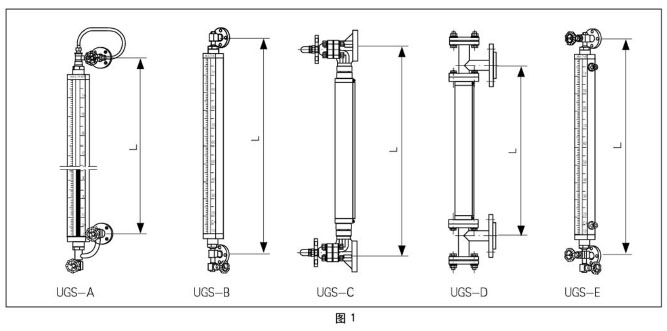

結構原理：

　　UGS系列彩色石英玻璃液位計通過上下連接法蘭與容器構成連通器，可以直接觀察到容器內介質液位的實際高度該門產品采用了自然光在液體中折射的光學原理，測量時，使液相顯示綠色，氣相顯示紅色，由于液、氣相顯示反差很大。所以指示鮮明清晰。
UGS－A液位計主體和閥門之間用彎管連接，能有效地消除因安裝所產生的應力和熱脹冷縮所產生的應力，并能對安裝尺寸誤差進行調整，安裝使用方便。上下閥門內裝有安全鋼珠，當玻璃因意外損壞時，鋼球在容器內壓的作用下自動密封，防止容器內液體外溢。
UGS－B系列普通型彩色石英玻璃液位計不帶安全止回閥，帶安全止回閥的產品系列為。
UGS－C液位計在閥門等接部件采用內襯PP,可以適用于大多數腐蝕性介質。
UGS－D液位計采用內襯PTFE的三通和直管組合，可以嗎適用于絕大多數腐蝕性介質。

技術參數:

測量范圍

（300～2000）mm

工作壓力

UGS-A、B、E:0.6、1.6、2.5、4.0、6.4、10.0MPa

UGS-C: 0.6MPa

UGS-D: 1.6、2.5 MPa

工作溫度

UGS-A、B、E:-50℃～350℃

UGS-C:-20℃～80℃

UGS-D: -20℃～150℃

過程連接

HG20592～20635-97　DN20（DN25 DN40）凸面或平面

接液材質

其它法蘭標準（如GB、JB/T、HGJ、ANSI、DIN等）請用戶在訂貨時注明

UGS-A、B、E:碳鋼：304、316L

UGS-C:不銹鋼內襯PP

UGS-D: 不銹鋼內襯PTFE

透明石英管：采用特制的99.99%SiO2,其變形點1077℃，軟

　　　　　　化點1730℃，抗壓強度1170kgf/cm2,膨脹系

　　　　　　數5.5×10-2,經特殊工藝處理后具有耐高溫、

　　　　　　高壓和優良的機械性

顯示范圍

UGS-A無盲區型：測量范圍（L）-100mm

UGS-B、C、D、E:測量范圍（L）-200mm

閥門自動封閉壓力表≥0.2MPa

伴熱蒸汽夾套壓力：1.0MPa	蒸汽夾套接頭：G1/2M　外螺紋
伴熱循環水夾套壓力：1.0MPa	循環水夾套接頭：G3/4外螺紋
排污閥：球閥、針形閥

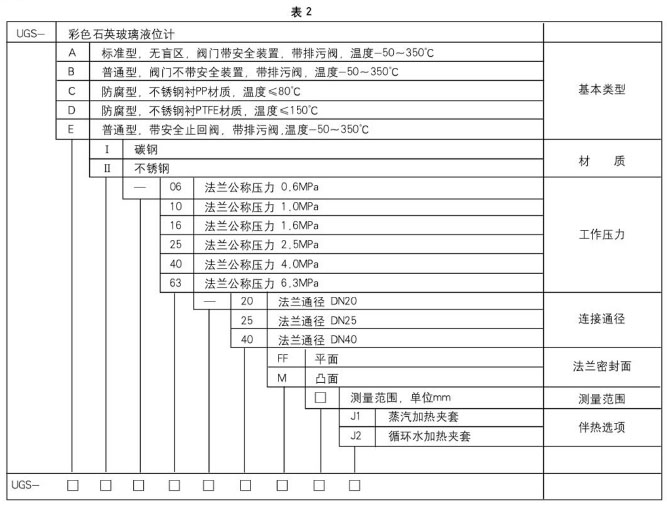

產品造型編碼
