LZB/LZJ玻璃轉子流量計

點擊下載

概述

LZB/LZJ系列玻璃轉子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體 (液體或氣體)的流量。
LZB/()F/LZJ-()F系列耐腐玻璃浮子流量計有較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。

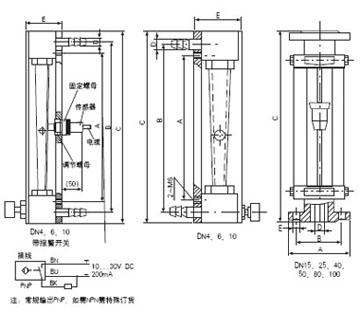

外形及安裝尺寸

單位：mm

通徑DN	A	B	C	D	E	連接形式
4	178	204	230	Φ10	38.5×33(正面)	軟管
6	178	204	230	Φ10	42×33(正面)	軟管
10	178	208	244	Φ12	45×40(正面)	軟管
15	Φ95	Φ65	470	Φ15	4-Φ14	法蘭
25	Φ115	Φ85	470	Φ25	4-Φ14	法蘭
40	Φ145	Φ110	570	Φ40	4-Φ18	法蘭
50	Φ160	Φ125	570	Φ50	4-Φ18	法蘭
80	Φ185	Φ150	660	Φ80	4-Φ18	法蘭
100	Φ205	Φ170	660	Φ100	4-Φ18	法蘭
125	Φ245	Φ210	660	Φ125	8-Φ18	法蘭
150	Φ280	Φ240	660	Φ150	8-Φ22	法蘭

注：法蘭標準GB/T9119-2000

DN(15～50),DN(125～150) PN1.0MPa

DN(80～100) PN0.6MPa

原理與結構

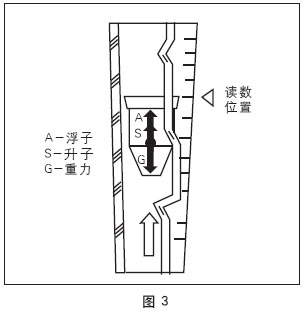

玻璃浮子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

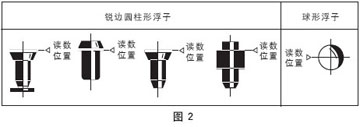

流量計中浮子讀數位置按圖2所示:

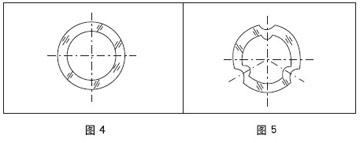

LZB/LZB-()F玻璃浮子流量計的錐管為光滑內壁管(見圖4)，通徑 D N 1 5 以上的流量計，浮子通過導桿上下移動，保持穩定； LZJ/LZJ-()F流量計錐管內壁有三條導向凸筋，使浮子保持穩定 (見圖5)。通徑DN10以下的流量計采用軟管連接，配有針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

接觸測量流體的零部件材質

零部件	型號
零部件	LZB-4、6、10 LZB-4F	LZJ-6、10 LZJ-6F、10F	LZB-15 25、40	LZJ-15、25 40、50(F)	LZB-50 80、100	LZB-80 100(F)
浮子	1Cr18Ni9Ti 不銹鋼Φ	瑪瑙	1Cr18Ni9Ti 不銹鋼	外包氟塑料	1Cr18Ni9Ti 不銹鋼	外包氟塑料
基座	HPb59-1 黃銅	1Cr18Ni9Ti 不銹鋼	鑄鐵內襯聚丙烯塑料	鑄鐵內襯氟塑料*	鑄鐵內涂防腐漆	鑄鐵內襯氟塑料*
止檔	聚丙烯塑料	氟塑料	聚丙烯塑料	氟塑料	鑄鐵	氟塑料
密封圈及墊片	丁腈橡膠	氟橡膠	丁腈橡膠	氟橡膠	丁腈橡膠	氟橡膠
導 桿			1Cr18Ni9Ti 不銹鋼		1Cr18Ni9Ti 不銹鋼	外包氟塑料

注：如介質是有機溶劑，訂貨時請注明。

型號規格及技術參數

通徑 DN (mm)	型Φ 號	測量范圍		錐管長度 (mm)	準確度等級		允許被測流體狀態
通徑 DN (mm)	型Φ 號	水，20℃	空ΦΦ 氣 20℃,101325Pa	錐管長度 (mm)	LZB/LZJ	LZB-()F LZJ-()F	溫度(℃)	壓力 (MPa)
4	LZB-4 LZB-4F	(1～10)L/h (1.6～16)L/h (2.5～25)L/h	(16～160)L/h (25～250)L/h (40～400)L/h	160	2.5	4	-20～+120	≤1
6	LZB-6 LZJ-6 LZJ-6F	(2.5～25)L/h (4～40)L/h (6～60)L/h	(40～400)L/h (60～600)L/h (100～1000)L/h			2.5
10	LZB-10 LZJ-10 LZJ-10F	(6～60)L/h (10～100)L/h (16～160)L/h	(100～1000)L/h (160～1600)L/h (250～2500)L/h
15	LZB-15 LZJ-15F	(16～160)L/h (25～250)L/h (40～400)L/h	(0.25～2.5)m3/h (0.4～4)m3/h (0.6～6)m3/h	350				≤0.6
25	LZB-25 LZJ-25F	(40～400)L/h (60～600)L/h (100～1000)L/h	(1～10)m/h (1.6～16)m3/h (2.5～25)m3/h	350
40	LZB-40 LZJ-40F	(0.16～1.6)m3/h (0.25～2.5)m3/h	(4～40)m3/h (6～60)m3/h	430
50	LZB-50 LZJ-50F	(0.4～4)m3/h (0.6～6)m3/h	(10～100)m3/h (16～160)m3/h	450
80	LZB-80 LZB-80F	(1～10)m3/h (1.6～16)m3/h	(50～250)m3/h (80～400)m3/h	500				≤0.4
100	LZB-100 LZB-100F	(5～25)m3/h (8～40)m3/h	(120～600)m3/h (200～1000)m3/h	500				≤0.4

注：特殊流量可定制。

全不銹鋼型LZB-()B/BF LZB-()Bo/BoF
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼1Cr18Ni9Ti，型號為L(zhǎng)ZB-()B。接液材質如需選用316，則型號為L(zhǎng)ZB-()B0，需定做。如需不銹鋼內襯PTFE，則型號為L(zhǎng)ZB-()BF(316為B0F)，需定做。

全四氟型(DN3～DN10) LZB-()F4
基座、浮子、針閥采用聚四氟乙烯(PTFE)。支承板、螺絲等采用不銹鋼。
